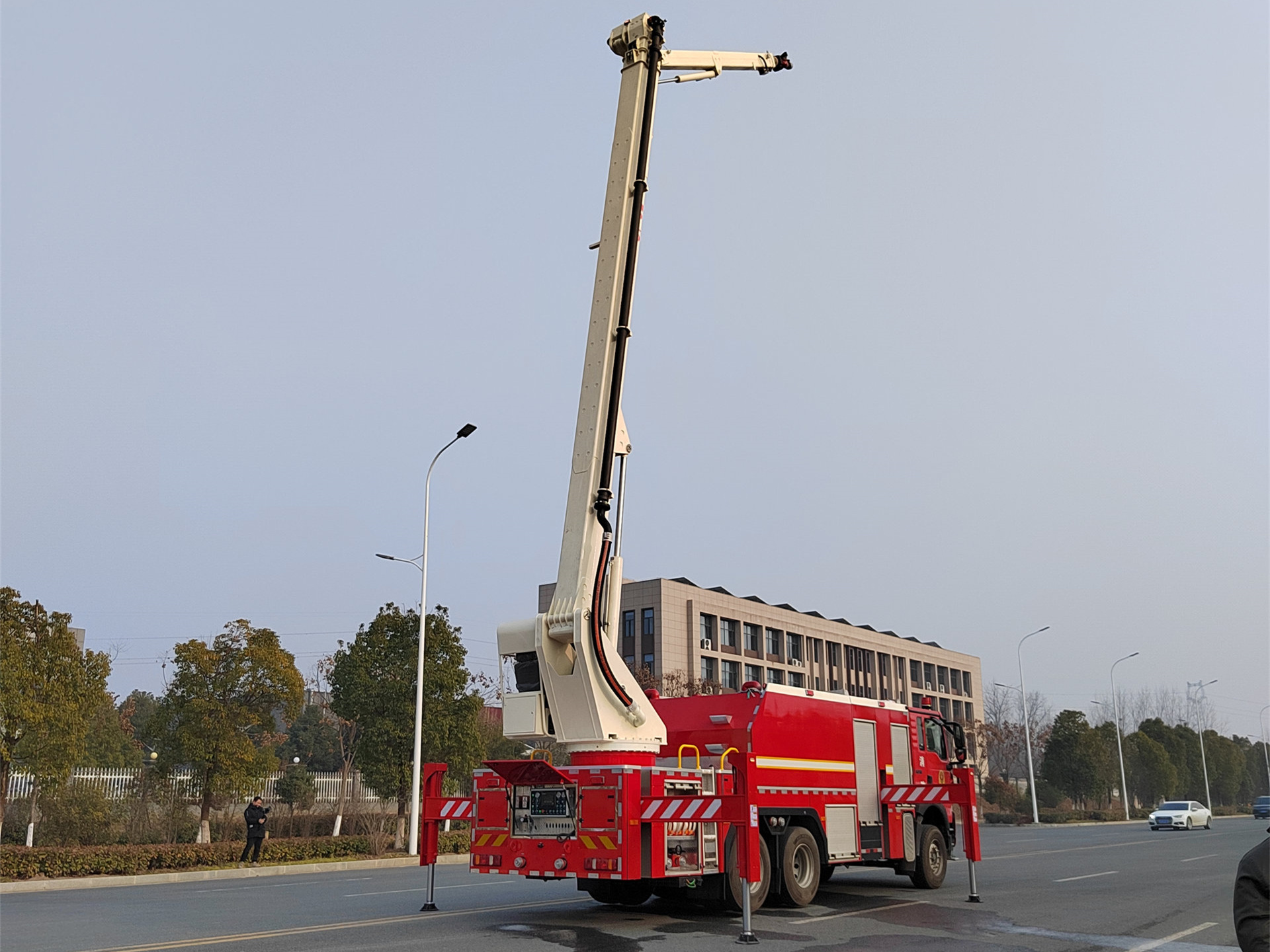

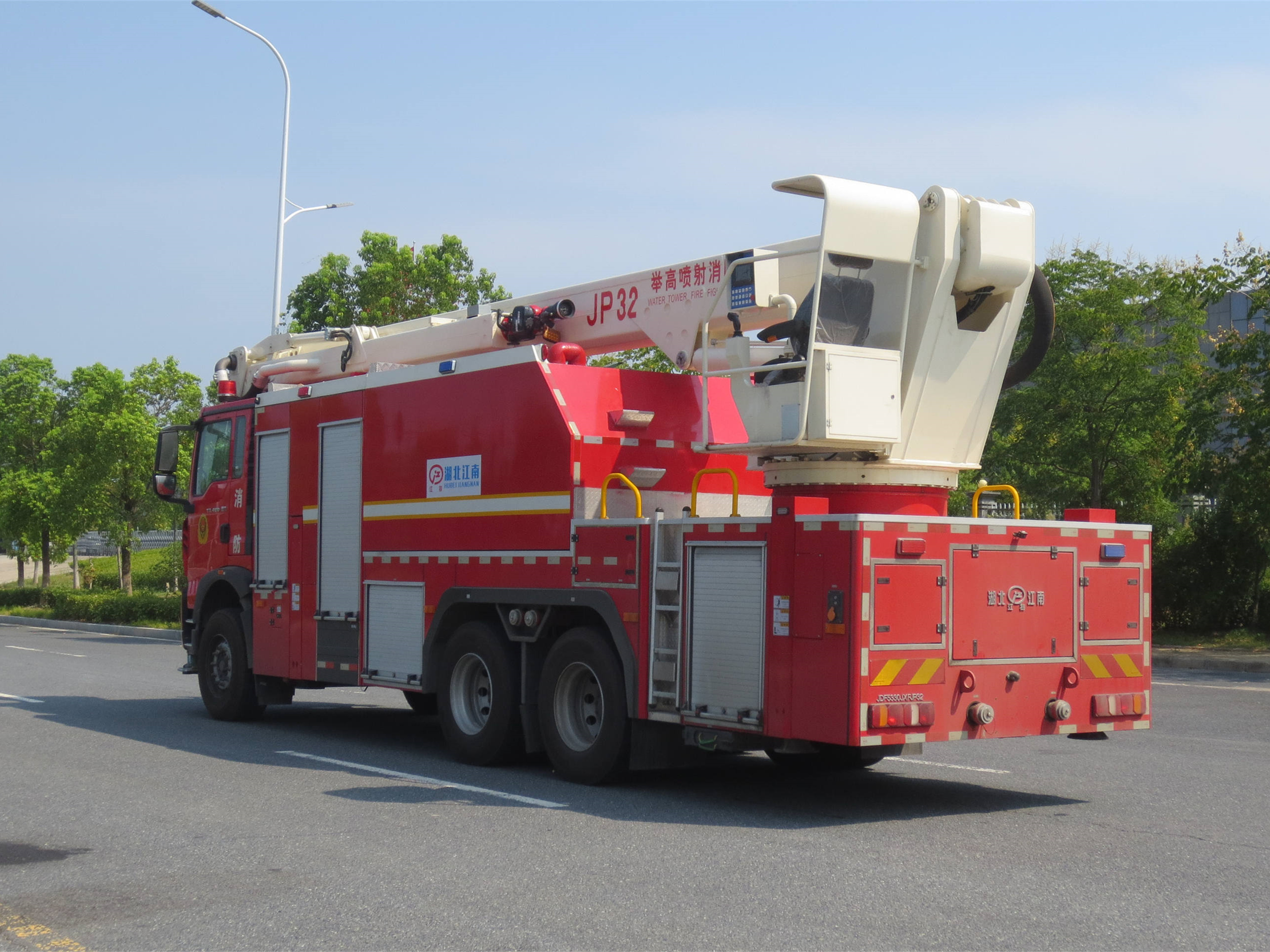

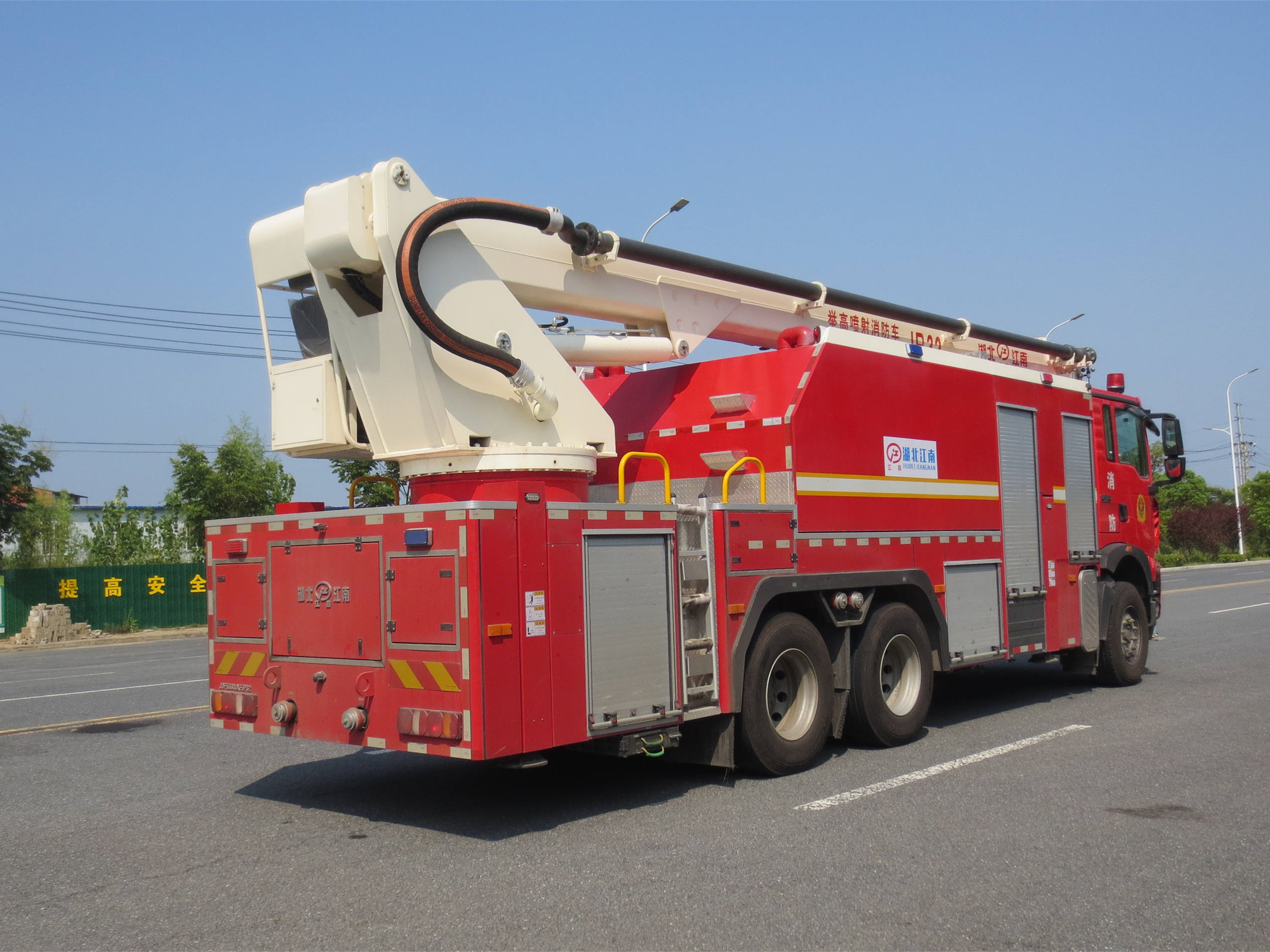

JDF5330JXFJP32舉高噴射消防車采用ZZ5357TXFV464MF1底盤改裝，MC11.46-61發動機，460馬力，高噴消防車采用三節伸縮臂和一節曲臂結構的臂架結構形式。伸縮臂可在80°范圍內起升，曲臂可實現180°范圍內起升，臂架截面形式采用多邊形箱形結構形式，采用高強鋼焊接而成。上車全方位回轉，各運動機構均采用電氣液壓驅動的方式，電腦PLC；使該車具有操作簡便、動作靈活、安全可靠、實用性強等特點，適合我國現代化城市發展的實際需要。由于上車采用了電腦自動極限位置減速，消防實戰作業時展開時迅速，運動平穩。遙控消防炮射程遠，流量大，既可打直流又可噴霧，既可射水又可噴射泡沫。本車帶有水泵、炮、水罐、泡沫罐等，是當今世界上理想的高空消防滅火智能裝備。

產品名稱

JDF5330JXFJP32舉高噴射消防車

總質量

33450(Kg)

外形尺寸mm

10550x2550x3750

整備質量

24300 (kg)

駕駛室人數

2

接近角/離去角

17/10(°)

前懸/后懸

1500/2765(mm)

軸數

3

軸距

4600+1400

軸荷(Kg)

8370/12540/12540

車速

95(km/h)

【底盤技術參數】

底盤型號

ZZ5357TXFV464MF1

燃料種類

柴油

輪胎規格

385/65R22.5

前輪距

2110(mm)

后輪距

1850 (mm)

排放標準

GB17691-2018國Ⅵ

發動機型號

發動機生產企業

排量

功率(Kw)

MC11.46-61

重型汽車集團有限公司

10518

341KW

其它

罐體總?cè)莘e:9.000立方米,水罐容積:7.000立方米,水罐尺寸:2190×2480×1350mm,泡沫液罐容積:2.000立方米,泡沫液罐尺寸:625×2480×1350mm。整體式側后防護結構,后防護離地高度:477mm。前伸:185mm,后伸:100mm。ABS生產企業為威伯科(上海)管理有限公司,型號為4460046300。主要專用裝置有臂架、消防泵,消防炮。

作

業

性

能

額定工作高度

32m

**工作幅度

21m

消

防

泵

型號

大力CB10/100-PSP1600

額定流量

100L/s

額定壓力

1.0MPa

吸水深度

7m

引水時間

≤80s

消

防

炮

型號

阿密龍PLKD10/80B-5177

額定流量

64L/s

額定壓力

1.0MPa

射程

射程（水）≥75m，泡沫≥70m  （射程因流量大小會變化）

消防水炮平擺角

-90°～+90°

消防炮仰俯角度

仰角≥30°  俯角≤-60°

臂架變幅范圍

主臂（相對水平面）0～+80°

主臂相對于曲臂0～+180°

臂架動作時間（升到額定高度并旋轉90°）

≤140s

支腿展開時間

≤40s

臂架回轉速度

0～1.75r/min

支腿跨距(縱×橫)

6450×5190mm

支撐系統

支腿型式

H型結構（四個水平支腿，四個垂直支腿）

水平外套由高強度合金鋼焊接制作，副梁由高強度鋼板經冷彎后焊接而成的箱式結構，從而保證了支撐機構的安全、可靠性。

支腿跨距

縱向跨距6450mm

橫向跨距5190mm

操作形式

電控一鍵調平，緊急狀態可以液壓手動操作

支腿位置檢測系統

每個支腿均帶有三個傳感器，檢測支腿伸縮狀態

調平方式

自動調平

制造特點

所有支腿焊接后均及時除銹做防銹處理

底盤連接均采用10.9級高強度螺栓安裝

大梁開孔后，開孔處均進行防腐處理

消防水系統

罐體

材質：PP

載水量：7噸

載泡沫量：2噸

板厚：底板：25mm ，其余：20mm

罐體采用彈性聯接與副梁安裝。

罐體采用PP材質，防腐性能優異，永不生銹，不泄漏。

罐體帶縱橫防蕩板，內部維修人孔方便進出；罐體頂板采用防滑工藝處理。

罐體有2個人孔，口徑460mm，帶有快速鎖緊及開啟裝置罐體壓力超過2公斤時的自動泄壓，水罐蓋涂綠色，泡沫罐蓋涂黃色；水罐設1個DN100溢水管帶溢水帽裝置，1個液位指示器；泡沫罐設1個DN80溢泡沫管帶溢水帽裝置，設1個液位指示器；2個排余液口，帶球閥；4個注水口（車左右各2個DN80匯到DN100管路上），帶球閥。

罐體設計符合GA39.5的有關規定，人孔蓋為鋁合金材質鑄造而成。水泵系統管路及人孔蓋按照**標準采用不同的顏色進行涂裝，水罐蓋涂綠色，泡沫罐蓋涂黃色，以便于故障維護及操作示。

水泵

美國大力，型號CB10/100-PSP1600型

額定流量：100L/S @ 1.0 Mpa，試驗流量：65L/S @1.6Mpa

入口法蘭：DN150

真空泵

真空泵采用高強度一體化泵體，合金鑄鋁泵殼，不銹鋼泵軸，法蘭密封，便于保養。真空度≥85Kpa，吸水深度≥7m；引水時間≤80s

混合器

自動泡沫比例混合器：混合比1%~10%。

消防炮

美國Akron公司提供，型號為PLKD10/80B-5177，采用阿密龍5177炮頭，流量64L/S；射程大于≥75m，無線遙控距離≥100m，水平轉角度355°，仰俯角度-60°～30度。

泡沫炮頭

配套泡沫炮頭

水路**

水路方式：電氣

面板位置：車體尾部

消防管路

下車：不銹鋼管路+鋁鑄件

上車：伸縮水管+耐高壓橡膠管
